Flanşlı bilyalı vanaların deneyimli bir tedarikçisi olarak, bu bileşenlerin çeşitli sistemler üzerindeki derin etkisine ilk elden tanık oldum. Flanşlı bir bilyalı vananın akış özelliği sadece teknik bir ayrıntı değildir; Tüm bir sistemin verimliliğini ve işlevselliğini elde edebilen veya bozabilen kritik bir faktördür. Bu blogda, flanşlı bir bilyalı valfin akış özelliğinin sistemi nasıl etkilediğini ve yıllarca süren endüstri deneyimimi nasıl etkilediğini araştıracağım.
Flanşlı bilyalı vanaların akış özelliklerini anlamak
Sistemler üzerindeki etkiyi keşfetmeden önce, önce flanşlı bilyalı vanalar bağlamında akış özelliklerinin ne anlama geldiğini anlayalım. Akış karakteristiği, valf açıklığı ile içinden geçen sıvının akış hızı arasındaki ilişkiyi ifade eder. Doğrusal, eşit yüzde ve hızlı açma gibi farklı akış özellikleri vardır.
Doğrusal akış karakteristiği, akış hızının valf açıklığı ile doğru orantılı olduğu anlamına gelir. Valf açıklığındaki her birim artış için, akış hızında karşılık gelen bir birim artış vardır. Bu tür karakteristik, bazı basit su dağıtım sistemlerinde olduğu gibi akış hızında sabit bir değişimin gerekli olduğu uygulamalar için idealdir.
Eşit yüzde akış karakteristiği, valf açıklığındaki sabit bir yüzde değişikliğinin akış hızında sabit bir yüzde değişikliğine neden olduğunu ima eder. Bu karakteristik, özellikle sistemin değişen basınç düşüşlerine sahip olduğunda, akışın hassas kontrolünün gerekli olduğu sistemlerde sıklıkla kullanılır. Örneğin, akış hızındaki küçük değişikliklerin reaksiyon işlemi üzerinde önemli bir etkisi olabileceği kimyasal işleme tesislerinde, eşit yüzde akış karakteristik valfleri tercih edilir.
Hızlı açılış akış özelliği, küçük bir başlangıç valf açıklığı ile akış hızında büyük bir artış sağlar. Bu, acil durum kabartma sistemlerinde olduğu gibi hızlı akış inisiyasyonunun gerekli olduğu uygulamalarda yararlıdır.
Sistem verimliliği üzerindeki etki
Flanşlı bir bilyalı vananın akış özelliği, sistemin verimliliğini doğrudan etkiler. Valfın akış karakteristiği iyi - sistem gereksinimleriyle eşleştiğinde, sistem optimal seviyesinde çalışabilir.
Doğrusal akış karakteristik gereksinimi olan bir sistemde, eşit yüzdeye veya hızlı açılış özelliğine sahip bir valf kullanmak verimsizliklere yol açabilir. Örneğin, kararlı bir sıcaklığı korumak için sıcak su akışında sabit bir artışa ihtiyaç duyulan bir ısıtma sisteminde, doğrusal akış karakteristik valfi, sıcaklık kontrolünün pürüzsüz ve doğru olmasını sağlar. Bunun yerine eşit bir yüzde valfi kullanılırsa, akış hızı çok aniden değişebilir, bu da sıcaklık dalgalanmalarına ve enerji israfına neden olabilir.
Öte yandan, geniş bir akış hızları üzerinde hassas kontrol gerektiren bir sistemde, eşit yüzde akış karakteristik valfi esastır. Örneğin, bir atık su arıtma tesisinde, arıtma işleminin farklı aşamaları farklı akış hızları gerektirebilir. Eşit yüzde flanşlı bilyalı valf, akışı her aşamanın spesifik ihtiyaçlarına göre doğru bir şekilde ayarlayabilir, bu da tedavi sürecinin etkili olmasını ve tedavi edilen suyun kalitesinin standartları karşılamasını sağlayabilir.
Basınç düşüşü ve sistem performansı
Akış karakteristiğinden etkilenen bir diğer önemli husus, valf üzerindeki basınç düşüşüdür. Basınç düşüşü, giriş ve valf çıkışı arasındaki basınç farkıdır. Uygunsuz bir akış özelliğine sahip bir valf aşırı basınç düşüşüne neden olabilir, bu da tüm sistemin performansını etkileyebilir.
Doğal gazın taşınması için yüksek basınçlı bir boru hattında olduğu gibi belirli bir basıncın korunmasının kritik olduğu bir sistemde, flanşlı bilyalı vananın akış özelliği dikkatle seçilmelidir. Yüksek basınçlı düşüşe sahip bir valf, gerekli basıncı korumak için azalmış akış hızına ve artan enerji tüketimine yol açabilir. Örneğin, akışta kademeli bir artış gerektiren bir sistemde hızlı bir açılış valfi kullanılırsa, akıştaki ani değişiklik büyük bir basınç düşüşüne neden olabilir ve sistemdeki pompaların bu düşüşü aşmak için daha fazla çalışması gerekebilir, bu da daha yüksek çalışma maliyetlerine neden olur.
Diğer sistem bileşenleriyle uyumluluk
Flanşlı bir bilyalı valfin akış özelliği de sistemdeki diğer bileşenlerle uyumluluğunu etkiler. Örneğin, akış ölçer olan bir sistemde, valfin akış karakteristiği, akış ölçerinin ölçüm aralığı ve doğruluğu ile uyumlu olmalıdır. Valf, akış hızında hızlı ve öngörülemeyen değişikliklere neden olan bir akış özelliğine sahipse, akış ölçer akışı doğru bir şekilde ölçemeyebilir, bu da yanlış okumalara yol açabilir ve potansiyel olarak sistemin genel kontrolünü etkileyebilir.
Ek olarak, flanşlı bilyalı valf sistemdeki bir kontrol döngüsünün bir parçası olduğunda, akış karakteristiği kontrolörle koordine edilmelidir. Bir kontrolör, belirli ayar noktalarına göre akış hızını ayarlamak için valfe sinyal göndermek üzere tasarlanmıştır. Valfın akış karakteristiği kontrolörün kontrol algoritmasıyla eşleşmezse, kontrol döngüsü kararsız hale gelebilir ve bu da zayıf sistem performansına neden olabilir.
Farklı flanşlı bilyalı vanalar ve bunların akış özellikleri
Her biri farklı sistemler için kendi akış özelliklerine ve uygunluğuna sahip piyasada bulunan çeşitli flanşlı bilyalı vanalar vardır.
.WCB flanşlı bilyalı valfbirçok endüstriyel uygulamada popüler bir seçimdir. WCB, iyi bir güç ve dayanıklılık sunan bir karbon çelik malzemesi türüdür. Bu valfler, uygulamaya bağlı olarak farklı akış özellikleriyle tasarlanabilir. Örneğin, genel bir endüstriyel su tedarik sisteminde, pürüzsüz ve sabit bir su akışını sağlamak için doğrusal akış karakteristiğine sahip bir WCB flanşlı bilyalı valf kullanılabilir.
.Din flanşlı bilyalı valfDIN (Deutsches Enstitüsü Für Normung) standartlarına göre tasarlanmıştır. Bu vanalar yüksek kaliteli üretim ve hassas boyutları ile bilinir. Avrupa ve diğer uluslararası sistemlerin özel gereksinimlerini karşılamak için farklı akış özellikleri ile özelleştirilebilirler. Bazı Avrupa kimyasal tesislerinde, reaksiyon kaplarındaki doğru akış kontrolü için eşit yüzde akış özelliklerine sahip DIN flanşlı bilyalı vanalar kullanılır.

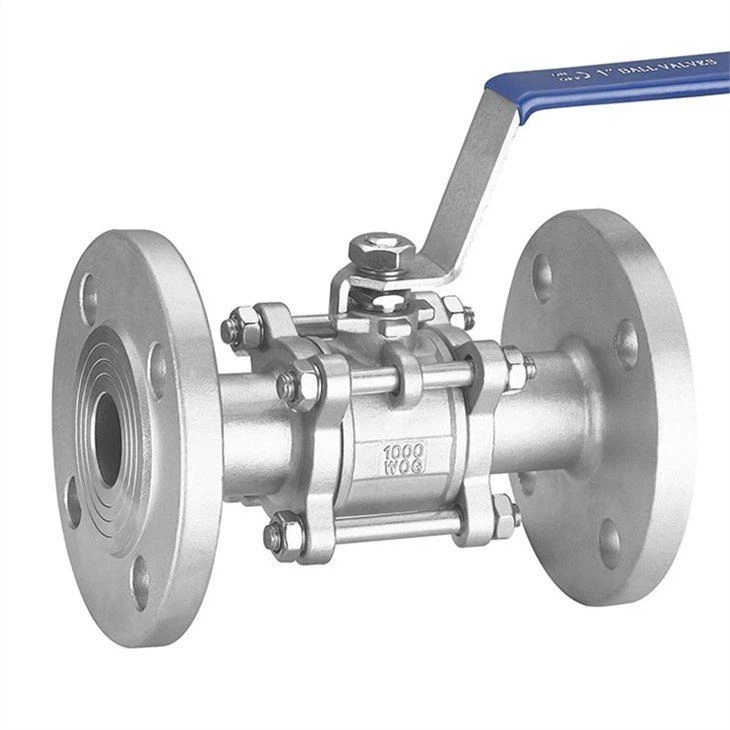

.Paslanmaz çelik flanşlı bilyalı valfkorozyona oldukça dirençlidir, bu da sıvının gıda ve içecek endüstrisinde veya bazı kıyı enerji santrallerinde olduğu gibi aşındırıcı olduğu uygulamalar için uygun hale getirir. Bu valfler farklı akış özelliklerine sahip olacak şekilde tasarlanabilir. Örneğin, bir meyve suyu üretim hattında, doldurma işlemi sırasında meyve suyu akışını kontrol etmek için doğrusal bir akış karakteristiğine sahip paslanmaz bir çelik flanşlı bilyalı valf kullanılabilir.
Sonuç ve harekete geçme çağrısı
Sonuç olarak, flanşlı bir bilyalı vananın akış özelliği, sistemin verimliliğini, basınç düşüşünü ve diğer bileşenlerle uyumluluğunu önemli ölçüde etkileyen hayati bir faktördür. Uygun akış karakteristiği ile sağ flanşlı bilyalı vanayı seçmek, herhangi bir sistemin başarılı çalışması için çok önemlidir.
Profesyonel bir flanşlı bilyalı valf tedarikçisi olarak, müşterilerimizin farklı ihtiyaçlarını karşılamak için farklı akış özelliklerine sahip çok çeşitli valflere sahibiz. Su arıtımı, kimyasal işleme veya yiyecek ve içecek endüstrisinde olun, size en uygun flanşlı bilyalı valf çözümlerini sağlayabiliriz.
Flanşlı bilyalı vanalarımız hakkında daha fazla bilgi edinmek istiyorsanız veya sisteminiz için doğru valfi seçmek için yardıma ihtiyacınız varsa, lütfen bizimle iletişime geçmekten çekinmeyin. Sisteminizin performansı ve verimliliği için en iyi kararı vermenize yardımcı olmak için buradayız.
Referanslar
- "Valve El Kitabı" Thorkild O. Hansen
- "Akış Kontrolü El Kitabı" Daniel W. Recktenwald
- API, ASME ve DIN standartları gibi flanşlı bilyalı vanalarla ilgili endüstri standartları ve yönergeleri.
